วิธีคลี่แบบกรวยลด (กรวยตรง)
ข้อลดขนาดท่อ ปากถังทรงกรวย หรือหมวกปล่อง แบบคลี่เป็นรูปพัด (ส่วนของวงแหวน) โปรแกรมบอกรัศมีกับมุมให้กางวงเวียนได้เลย และมีตารางพิกัดเผื่อกรวยใหญ่จนกางวงเวียนไม่ถึง
ดูคลิป 30 วินาที
1. วัดขนาดจากหน้างาน
- ปากล่างและปากบนวัดรอบนอก
- ความสูงวัดแนวดิ่ง ระหว่างระนาบปากทั้งสอง ไม่ใช่วัดตามผิวเอียง
- ปากบนใส่ 0 ได้ สำหรับกรวยปลายแหลม เช่น หมวกปล่องหรือหลังคาถัง
- ถ้าปากบนไม่อยู่ตรงกลางปากล่าง ใช้คู่มือ กรวยเยื้องศูนย์ แทน
2. ใส่ค่าในโปรแกรม
เลือกรูปทรง "กรวยตรง (Concentric Cone / Reducer)" แล้วกรอก:
| ช่อง | ตัวอย่าง | ความหมาย |
|---|---|---|
| เส้นผ่านศูนย์กลางด้านล่าง (วัดรอบนอก) | 500 มม. | ปากใหญ่ |
| เส้นผ่านศูนย์กลางด้านบน (วัดรอบนอก) | 250 มม. | ปากเล็ก (0 = ปลายแหลม) |
| ความสูงแนวตั้ง | 350 มม. | ระยะดิ่งระหว่างปากทั้งสอง |
| ความหนาแผ่นเหล็ก / ชนิดวัสดุ / ประเภทรอยต่อ | 2 มม. เหล็กดำ พับล็อกขอบ | ระบบหักความหนาและเติมระยะเผื่อตะเข็บให้ |
3. อ่านแบบคลี่ที่ได้
- ตะเข็บคือขอบตรงสองข้างของรูปพัด ม้วนแล้วสองขอบนี้มาประกบกัน

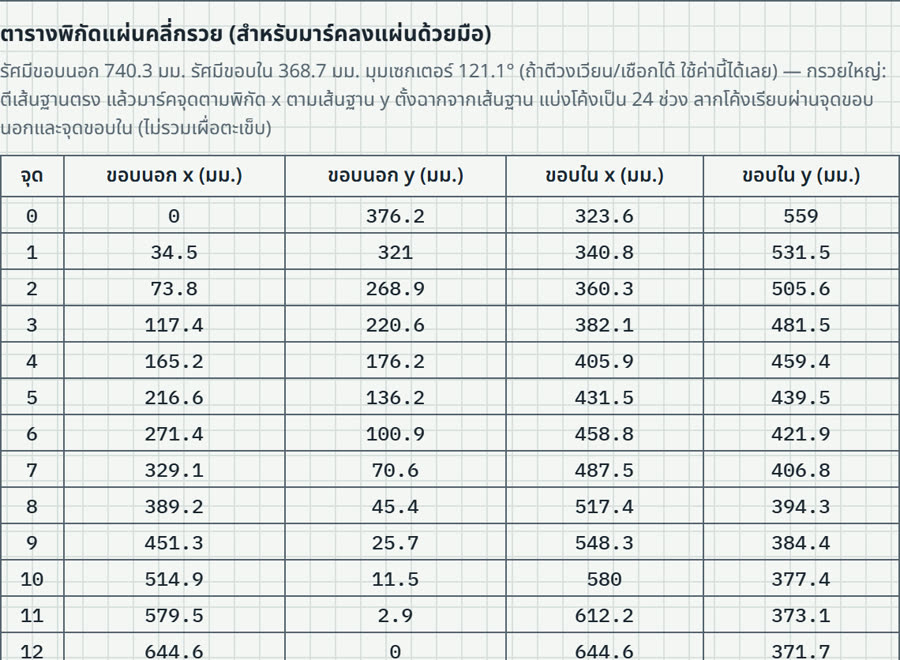

- เหนือตารางในโปรแกรมบอก รัศมีขอบนอก รัศมีขอบใน และมุมเซกเตอร์ (ตัวอย่างนี้ 740.3 มม., 368.7 มม., 121.1°) ถ้ากางวงเวียนหรือเชือกได้ถึง ใช้สามค่านี้ตีแบบลงแผ่นได้เลย ไม่ต้องพิมพ์
- ใต้แบบมีขนาดแผ่น พื้นที่ และน้ำหนักประมาณ (ตัวอย่างนี้ประมาณ 6.9 กก.)
กรวยใหญ่: ตีเส้นฐานตรง แล้วมาร์คจุดตามพิกัด x ตามเส้นฐาน และ y ตั้งฉากจากเส้นฐาน ลากโค้งเรียบผ่านจุดขอบนอกและจุดขอบใน (ระยะในตารางยังไม่รวมเผื่อตะเข็บ)
4. พิมพ์ ตัด และขึ้นรูป
- แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 21 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
- วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
- ตัดตามเส้นนอก แล้วม้วนเป็นกรวย: ปากเล็กม้วนแคบกว่าปากใหญ่ ค่อยๆ ม้วนทีละน้อยแล้วเช็กขนาดปากทั้งสอง
- ประกบตะเข็บ แล้วเชื่อมหรือพับล็อก
กรวยใหญ่เกินกว่าจะม้วนชิ้นเดียว หรือไม่มีเครื่องม้วน ใช้ กรวยแบ่งกลีบ แทน ได้กลีบเป็นแผ่นเรียบที่ไม่ต้องม้วน
5. ข้อผิดพลาดที่พบบ่อย
- ใส่ความยาวตามผิวเอียง แทนความสูงแนวดิ่ง กรวยจะสูงและชันเกิน
- วัดรอบในแทนรอบนอก ชิ้นงานจะเล็กกว่าที่ต้องการเท่ากับความหนาเหล็กสองเท่า สวมต่อไม่เข้า
- ใช้กรวยตรงกับงานที่ปากเยื้อง ปากจะไม่ตรงตำแหน่ง ต้องใช้แบบกรวยเยื้องศูนย์
- พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
