วิธีหาขนาดแผ่นเปล่าหัวถังโค้ง

หัวถังโค้งเป็นผิวโค้งสองทิศ คลี่เป็นแผ่นเรียบตรงๆ ไม่ได้ งานจริงจึงตัดแผ่นวงกลมแล้วปั๊มหรือสปินขึ้นรูป โปรแกรมหาเส้นผ่านศูนย์กลางแผ่นวงกลมที่มีพื้นที่เท่ากับผิวหัวถังจริง พร้อมบวกระยะเผื่อตัดแต่งขอบให้

ดูคลิป 30 วินาที

1. วัดขนาดจากหน้างาน / แบบ

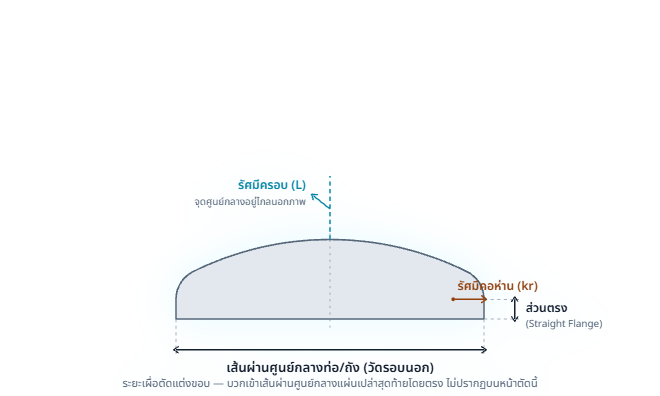

• เส้นผ่านศูนย์กลางถังวัดรอบนอก
• รัศมีครอบ คือรัศมีของส่วนโค้งตรงกลาง ต้องไม่น้อยกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลางถัง ใส่เท่ากับรัศมีถังพอดีจะได้หัวครึ่งทรงกลม
• รัศมีคอห่าน คือรัศมีของส่วนโค้งเล็กที่ขอบซึ่งต่อกับผนังถัง
• ส่วนตรง (Straight Flange) คือขอบตรงสั้นๆ ที่ต่อจากคอห่านลงมา

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "หัวถังโค้ง — เส้นผ่านศูนย์กลางแผ่นเปล่าสำหรับปั๊มขึ้นรูป" แล้วกรอก:

3. อ่านผลที่ได้

• ผลคือแผ่นวงกลม 1 วง ขนาดแผ่นใต้แบบคือเส้นผ่านศูนย์กลางแผ่นเปล่า (ตัวอย่างนี้ 1238 × 1238 มม. รวมเผื่อตัดแต่งแล้ว)
• ไม่มีตะเข็บ ไม่มีตารางมาร์ค เพราะเป็นวงกลมธรรมดา
• ใต้แบบมีพื้นที่และน้ำหนักประมาณ (ตัวอย่างนี้ประมาณ 18.9 กก.) ใช้คิดราคาวัสดุ

4. ตัดแผ่น

1. ไม่ต้องพิมพ์: ใช้วงเวียนหรือเหล็กขีดตีวงกลมรัศมีครึ่งหนึ่งของขนาดที่ได้ (ตัวอย่างนี้ 619 มม.) ลงแผ่นได้เลย
2. หรือส่ง "ดาวน์โหลด DXF" เข้าเครื่องตัด CNC (แผ่นใหญ่แบบนี้ถ้าพิมพ์ต้องใช้ 35 หน้า ไม่คุ้ม)
3. ตัดแผ่นวงกลมแล้วส่งเข้าแม่พิมพ์ปั๊มหรือสปิน ตัดแต่งขอบหลังขึ้นรูป

5. ข้อผิดพลาดที่พบบ่อย

• ใส่เส้นผ่านศูนย์กลางครอบแทนรัศมีครอบ ได้แผ่นผิดขนาดมาก
• ลืมส่วนตรง ทั้งที่แบบมีขอบตรง แผ่นจะเล็กไปและได้หัวถังที่ไม่มีขอบไว้เชื่อมต่อถัง
• ใส่ระยะเผื่อตัดแต่งน้อยเกิน ขอบหลังปั๊มไม่เรียบแล้วไม่มีเนื้อเหลือให้ตัดแต่ง
