วิธีคลี่แบบกรวยแบ่งกลีบ (Gored Cone)

กรวยที่ใหญ่เกินจะม้วนเป็นชิ้นเดียว เช่น หลังคาถังทรงกรวย ปล่องใหญ่ หรือหน้างานที่ไม่มีเครื่องม้วน แบ่งรอบวงเป็นกลีบสี่เหลี่ยมคางหมูแบนๆ ตัดได้ด้วยกรรไกรหรือพลาสม่าธรรมดา แล้วเชื่อมกลีบต่อกันรอบวง

ดูคลิป 30 วินาที

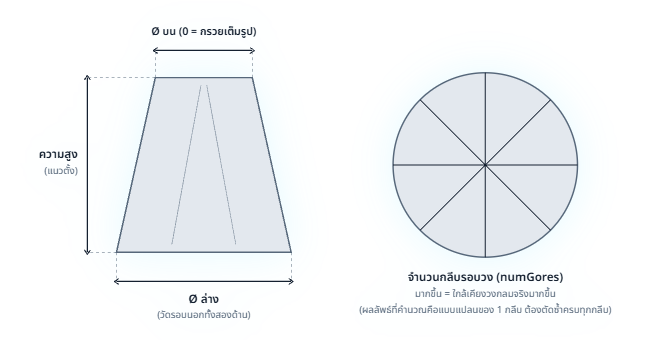

1. วัดขนาดจากหน้างาน

• ปากล่างและปากบนวัดรอบนอก ปากบนใส่ 0 ได้ถ้าเป็นกรวยปลายแหลม
• ความสูงวัดแนวดิ่ง
• จำนวนกลีบ 3–60 กลีบ: ยิ่งมากยิ่งใกล้กรวยกลม แต่ต้องตัดและเชื่อมมากขึ้น กรวยจะเป็นเหลี่ยมตามจำนวนกลีบ

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "กรวยแบ่งกลีบหลายชิ้น" แล้วกรอก:

3. อ่านแบบคลี่ที่ได้

• โปรแกรมคำนวณ 1 กลีบ ใบแบบบอกจำนวนที่ต้องตัดให้ (ตัวอย่างนี้ 6 ชิ้น) ตัดซ้ำด้วยแบบเดิม
• กลีบเชื่อมกับกลีบข้างเคียงทั้งสองข้าง จึงเผื่อตะเข็บทั้งซ้ายและขวา (ตัวอย่างนี้ข้างละ 12 มม.)
• ตอนเพิ่มลงใบเสนอราคาหรือบันทึกงาน ระบบคูณจำนวนกลีบให้อัตโนมัติ

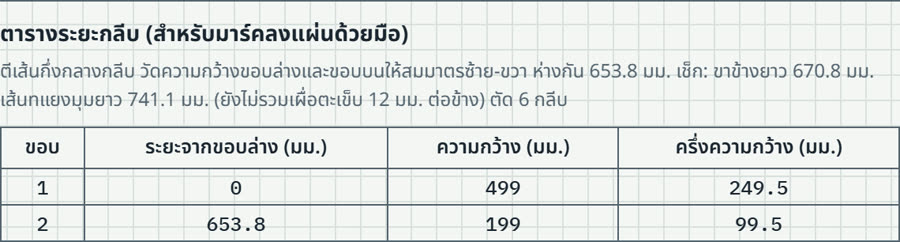

มาร์คด้วยมือ: ตีเส้นกึ่งกลางกลีบ วัดความกว้างขอบล่างและขอบบนให้สมมาตรซ้าย–ขวา ห่างกันตามระยะในตาราง แล้วเช็กความยาวขาข้างและเส้นทแยงมุมตามที่โปรแกรมบอก (ตัวอย่างนี้ขา 670.8 มม. ทแยง 741.1 มม.) ถ้าตรง แปลว่ากลีบได้ฉาก

4. พิมพ์ ตัด และประกอบ

1. แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 9 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
2. วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
3. ตัดกลีบให้ครบจำนวน (กลีบเป็นแผ่นเรียบ ไม่ต้องม้วน)
4. ยึดกลีบต่อกันตามขอบเอียงทีละคู่จนครบรอบ แล้วเชื่อมหรือย้ำรอยต่อ

5. ข้อผิดพลาดที่พบบ่อย

• ตัดกลีบไม่ครบจำนวน หรือตัดแบบที่เผื่อตะเข็บข้างเดียว กรวยจะปิดรอบไม่ได้
• กลีบน้อยเกินไป กรวยเป็นเหลี่ยมชัด ปากไม่กลม สวมท่อกลมไม่สนิท
• วัดรอบในแทนรอบนอก ชิ้นงานจะเล็กกว่าที่ต้องการเท่ากับความหนาเหล็กสองเท่า สวมต่อไม่เข้า
• พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
