วิธีคลี่แบบกรวยเยื้องศูนย์ (Eccentric Cone)

ข้อลดที่ปากบนไม่อยู่ตรงกลางปากล่าง เช่น ข้อลดด้านดูดของปั๊มที่ต้องให้ด้านหนึ่งตรง กรวยแบบนี้ไม่มีจุดยอดร่วม จึงกางวงเวียนจากจุดเดียวแบบกรวยตรงไม่ได้ ต้องแบ่งสามเหลี่ยมวัดทีละเส้น โปรแกรมทำส่วนนี้ให้

ดูคลิป 30 วินาที

ตัวอย่างนี้: ปากล่าง Ø500 มม. ปากบน Ø250 มม. สูง 300 มม. เยื้อง 125 มม. (ด้านหนึ่งตรงดิ่ง)

1. วัดขนาดจากหน้างาน

แผนภาพตำแหน่งที่ต้องวัดของกรวยเยื้องศูนย์: ปากล่าง ปากบน ความสูง และระยะเยื้องศูนย์กลาง — ตำแหน่งที่ต้องวัด (ภาพเดียวกับที่แสดงในโปรแกรม)

ปากล่างและปากบนวัดรอบนอก โปรแกรมหักความหนาเหล็กให้เอง
ความสูงวัดแนวดิ่ง ระหว่างระนาบปากทั้งสอง
ระยะเยื้อง คือระยะแนวนอนระหว่างจุดศูนย์กลางปากบนกับปากล่าง (มองจากด้านบน)

อยากให้ด้านหนึ่งตรงดิ่ง (ข้อลดเยื้องแบบที่ใช้กับปั๊มหรือท่อที่ต้องการให้ขอบล่างเรียบ): ใส่ระยะเยื้อง = (ปากล่าง − ปากบน) ÷ 2 เช่น (500 − 250) ÷ 2 = 125 มม. แบบในตัวอย่างนี้
ถ้าระยะเยื้องเป็น 0 คือกรวยตรง ใช้รูปทรง "กรวยตรง" แทนจะง่ายกว่า

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "กรวยเยื้องศูนย์ (Eccentric Cone)" แล้วกรอก:

ช่อง	ตัวอย่าง	ความหมาย
เส้นผ่านศูนย์กลางด้านล่าง (วัดรอบนอก)	500 มม.	ปากใหญ่
เส้นผ่านศูนย์กลางด้านบน (วัดรอบนอก)	250 มม.	ปากเล็ก
ความสูงแนวตั้ง	300 มม.	ระยะดิ่งระหว่างปากทั้งสอง
ระยะเยื้องศูนย์กลาง (บนเทียบกับล่าง)	125 มม.	ปากบนเลื่อนออกจากกลางปากล่างเท่าไร
ความหนาแผ่นเหล็ก / ชนิดวัสดุ / ประเภทรอยต่อ	2 มม. เหล็กดำ พับล็อกขอบ	ระบบหักความหนาและเติมระยะเผื่อตะเข็บให้

หมุนดูรูป 3 มิติให้แน่ใจว่าเยื้องไปทางที่ต้องการ แล้วกด "คำนวณแผ่นคลี่"

3. อ่านแบบคลี่ที่ได้

แบบคลี่กรวยเยื้องศูนย์ เป็นชิ้นเดียวรูปโค้งไม่สมมาตร — แบบคลี่ชิ้นเดียวจากตัวอย่าง ต่างจากกรวยตรงตรงที่ขอบโค้งไม่ใช่ส่วนของวงกลม

แบบเป็นชิ้นเดียว ตะเข็บอยู่ด้านที่ปากบนเยื้องไปหา (ด้านที่ชันที่สุด) ถ้าเยื้องให้ด้านหนึ่งตรงดิ่ง ตะเข็บจะอยู่ที่ด้านตรงนั้น เชื่อมง่าย
ขอบล่างของแบบคือปากใหญ่ ขอบบนคือปากเล็ก
ใต้แบบมีขนาดแผ่นที่ต้องเตรียม พื้นที่ และน้ำหนักประมาณ (ตัวอย่างนี้ประมาณ 6.2 กก.)

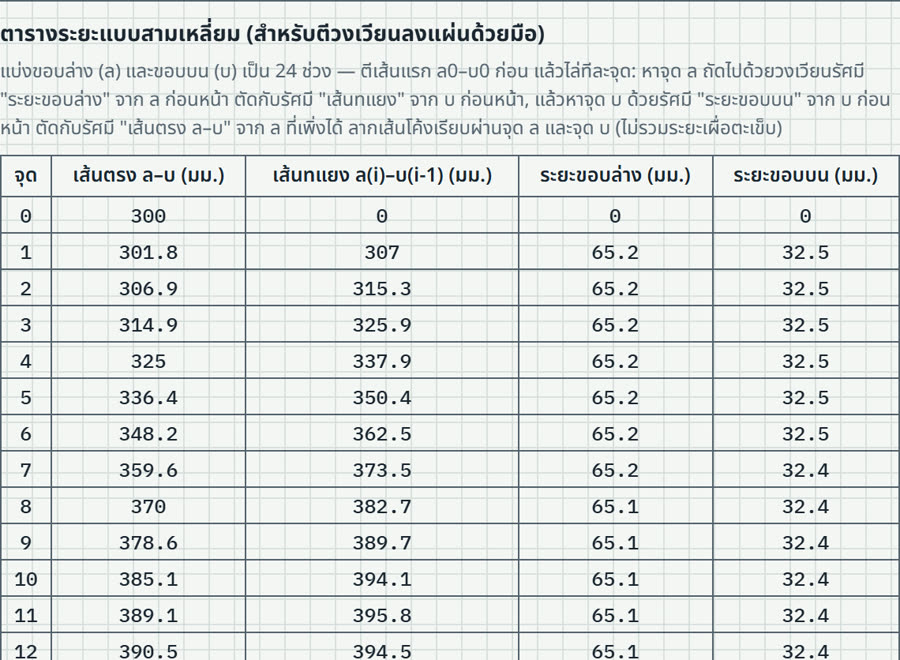

ตารางระยะแบบสามเหลี่ยมของกรวยเยื้องศูนย์ แบ่งขอบล่างและขอบบน 24 ช่วง — ตารางระยะแบบสามเหลี่ยม สำหรับตีวงเวียนลงแผ่นด้วยมือ

ตีแบบด้วยมือ: ขอบล่าง (ล) และขอบบน (บ) แบ่งเป็น 24 ช่วง เริ่มจากตีเส้นแรก ล0–บ0 แล้วไล่หาจุดถัดไปทีละจุดด้วยวงเวียน จากระยะขอบล่าง ระยะขอบบน เส้นตรง ล–บ และเส้นทแยงในตาราง สุดท้ายลากเส้นโค้งเรียบผ่านจุด ล และจุด บ (ระยะในตารางยังไม่รวมเผื่อตะเข็บ) ขั้นตอนเต็มเขียนไว้เหนือตารางในโปรแกรม

4. พิมพ์ ตัด และขึ้นรูป

แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 20 หน้า) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · งานใหญ่และมีเครื่อง CNC แนะนำ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษหลายแผ่น
วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบ
ตัดตามเส้นนอก
ม้วนขึ้นรูป: ด้านที่ปากบนเยื้องไปหาจะชันเกือบตรง ม้วนน้อย ด้านตรงข้ามจะลาดและต้องม้วนแคบกว่า ค่อยๆ ม้วนแล้วทาบกับท่อหรือหน้าแปลนเช็กรูปทรง
ประกบตะเข็บ แล้วเช็กขนาดปากทั้งสองก่อนเชื่อมปิด

5. ข้อผิดพลาดที่พบบ่อย

ใส่ระยะเยื้องเป็นระยะจากขอบ แทนระยะระหว่างจุดศูนย์กลาง ทำให้เยื้องผิดไปเท่ากับครึ่งหนึ่งของผลต่างขนาดปาก
ใส่ความสูงตามผิวเอียง แทนความสูงแนวดิ่ง
วัดรอบในแทนรอบนอก สวมท่อไม่เข้า
คลี่แบบกรวยตรงแล้วเอามาดัดให้เยื้อง ปากจะไม่กลมและไม่ได้ระนาบ ต้องใช้แบบกรวยเยื้องศูนย์จริง
พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
