วิธีคลี่แบบท่อตัดเฉียง (Mitre Cut)

ปลายท่อที่ต้องตัดเฉียง เช่น ปล่องที่ลอดหลังคาลาด ท่อที่ไปชนผนังเอียง หรือท่อที่ต้องประกบกันเป็นมุม แบบคลี่เป็นแผ่นสี่เหลี่ยมที่ขอบหนึ่งเป็นคลื่น เอาไปพันรอบท่อแล้วขีดตามได้เลย

ดูคลิป 30 วินาที

ตัวอย่างนี้: ท่อ Ø200 มม. ด้านสั้นสูง 200 มม. ตัดเฉียง 45°

1. วัดขนาดจากหน้างาน

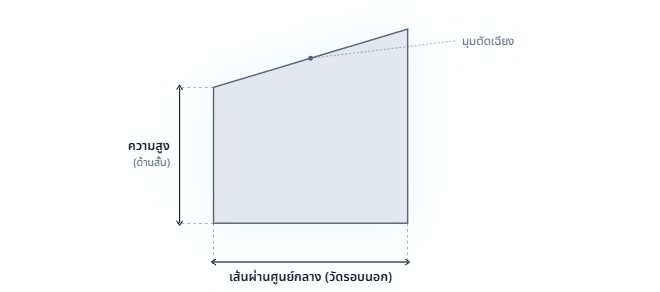

แผนภาพตำแหน่งที่ต้องวัดของท่อตัดเฉียง: เส้นผ่านศูนย์กลาง ความสูงด้านสั้น และมุมตัดเฉียง — ตำแหน่งที่ต้องวัด (ภาพเดียวกับที่แสดงในโปรแกรม)

เส้นผ่านศูนย์กลางวัดรอบนอก โปรแกรมหักความหนาให้เอง
ความสูงวัดที่ด้านสั้น ของท่อ (ด้านที่รอยตัดต่ำที่สุด) จากขอบล่างที่ตัดตรง
มุมตัดเฉียง วัดเทียบกับรอยตัดตรง: 0° = ตัดตรงตั้งฉากกับท่อ ใส่ได้ 0–89°

ปล่องตั้งดิ่งลอดหลังคา: มุมตัดเท่ากับความชันของหลังคาพอดี เช่น หลังคาลาด 15° ใส่มุม 15

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "ท่อทรงกระบอกตัดเฉียง (Mitre Cut)" แล้วกรอก:

ช่อง	ตัวอย่าง	ความหมาย
เส้นผ่านศูนย์กลางนอก	200 มม.	ขนาดท่อ
ความสูงด้านสั้น	200 มม.	ความยาวท่อด้านที่สั้นที่สุด
มุมตัดเฉียง	45°	เอียงจากรอยตัดตรงกี่องศา (มีแถบเลื่อนให้ปรับ)
ความหนาแผ่นเหล็ก / ชนิดวัสดุ / ประเภทรอยต่อ	2 มม. เหล็กดำ พับล็อกขอบ	ระบบหักความหนาและเติมระยะเผื่อตะเข็บให้

หมุนดูรูป 3 มิติให้ได้ทรงที่ต้องการ แล้วกด "คำนวณแผ่นคลี่"

3. อ่านแบบคลี่ที่ได้

แบบคลี่ท่อตัดเฉียง ขอบล่างตรง ขอบบนเป็นคลื่น — แบบคลี่จากตัวอย่าง: กว้างเท่าเส้นรอบวงท่อ ขอบล่างตัดตรง ขอบบนคือรอยตัดเฉียง · เส้นฟ้าคือตำแหน่งมาร์คพร้อมระยะ

ตะเข็บอยู่ขอบซ้าย–ขวาของแบบ ตรงกับด้านที่ยาวที่สุดของท่อ
ความกว้างของแบบคือเส้นรอบวงท่อ (ตัวอย่างนี้ 622 มม. บวกระยะเผื่อตะเข็บ)
ใต้แบบมีขนาดแผ่น พื้นที่ และน้ำหนักประมาณ (ตัวอย่างนี้ประมาณ 3 กก.)

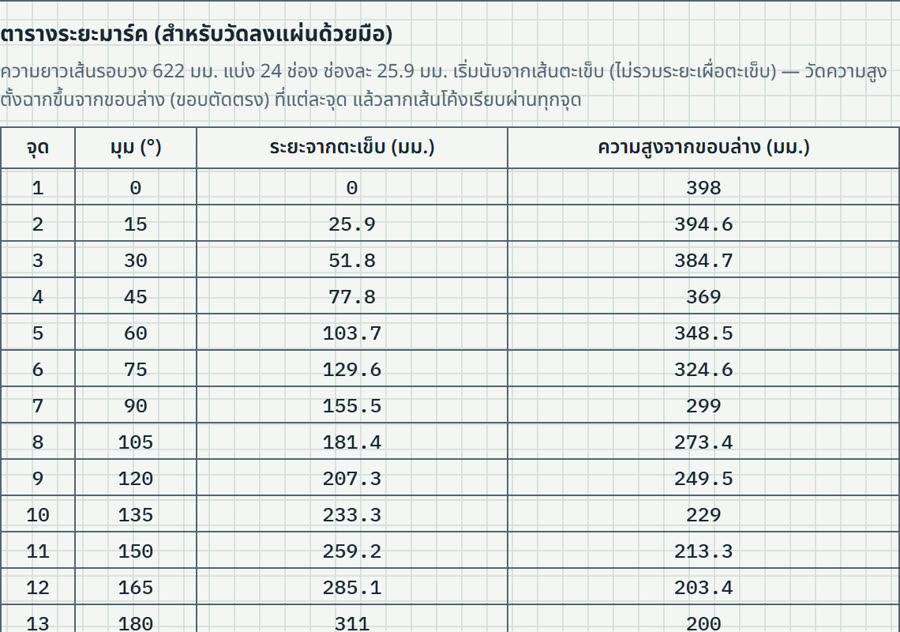

ตารางระยะมาร์คของท่อตัดเฉียง แบ่งเส้นรอบวง 24 ช่อง — ตารางระยะมาร์ค: แบ่งเส้นรอบวง 24 ช่อง บอกความสูงจากขอบล่างทุกจุด

มาร์คด้วยมือ: ตีเส้นฐานยาวเท่าเส้นรอบวง แบ่ง 24 ช่องตามระยะในตาราง เริ่มนับจากเส้นตะเข็บ วัดความสูงตั้งฉากขึ้นไปที่แต่ละจุด แล้วลากเส้นโค้งเรียบผ่านทุกจุด (ระยะในตารางยังไม่รวมเผื่อตะเข็บ)

4. พิมพ์ ตัด และขึ้นรูป

แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 8 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
ท่อม้วนเสร็จแล้ว: ตัดกระดาษตามเส้นคลื่น พันรอบท่อให้ขอบล่างตรงกับปลายท่อ แล้วขีดตามขอบกระดาษ
ยังเป็นแผ่น: ลอกแบบลงแผ่น ตัด แล้วม้วนให้ตะเข็บประกบกัน

5. ข้อผิดพลาดที่พบบ่อย

ใส่ความสูงด้านยาว แทนด้านสั้น ท่อจะยาวเกินเท่ากับระยะที่รอยตัดเฉียงขึ้นไป
วัดมุมเทียบแกนท่อ แทนเทียบรอยตัดตรง ถ้าวัดมุมระหว่างรอยตัดกับแกนท่อได้ ให้ใส่ 90 ลบค่านั้น
วัดรอบในแทนรอบนอก ชิ้นงานจะเล็กกว่าที่ต้องการเท่ากับความหนาเหล็กสองเท่า สวมต่อไม่เข้า
พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
