คู่มือการคลี่แบบ › ท่อ Y สามทาง

วิธีคลี่แบบท่อสามทาง Y (Y-Piece)

ท่อสามท่อขนาดเท่ากันมาบรรจบกันที่จุดเดียว เช่น ท่อลมแยกสองทาง หรือท่อรวมสามทางเท่ากัน 120° แต่ละท่อถูกตัดปลายเป็นรูปตัว V โปรแกรมคลี่ให้ทีละท่อ ตั้งมุมได้ทุกแบบ

ดูคลิป 30 วินาที

1. วัดขนาดจากหน้างาน

• ทุกท่อขนาดเท่ากัน วัดเส้นผ่านศูนย์กลางรอบนอก
• คลี่ทีละท่อ: สำหรับท่อที่จะคลี่ ใส่มุมระหว่างแกนท่อนี้กับแกนท่อข้างเคียงทั้งสองข้าง
• ความยาวท่อ วัดตามแกนจากจุดศูนย์กลาง Y (จุดที่แกนทั้งสามมาพบกัน) ถึงปลายท่อ

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "ท่อสามทาง Y ขนาดเท่ากัน" แล้วกรอกทีละท่อ:

ถ้ามุมของสามท่อไม่เท่ากัน ให้คำนวณแยกทีละท่อ (เปลี่ยนมุมแล้วกดคำนวณใหม่)

3. อ่านแบบคลี่ที่ได้

• ตะเข็บอยู่ขอบซ้าย–ขวาของแบบ ตรงแนวที่ท่อยาวที่สุด (ด้านบนหรือล่างของท่อ ที่รอยตัดไม่ผ่าน)

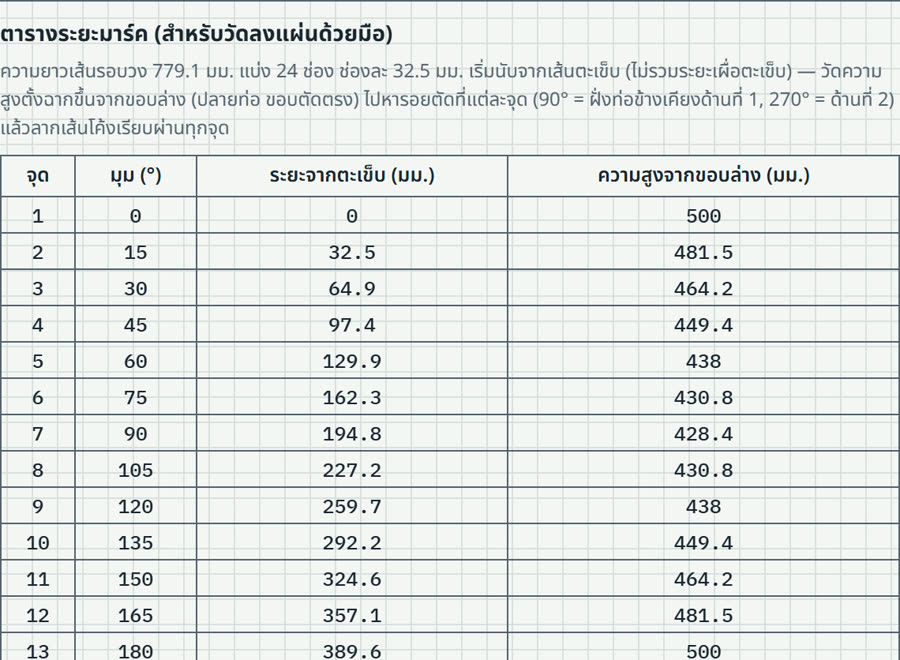

• ในตาราง 90° คือฝั่งท่อข้างเคียงด้านที่ 1, 270° คือด้านที่ 2 ใช้ดูว่าส่วนเว้าลึกของรอยตัดหันไปทางไหน
• ใต้แบบมีขนาดแผ่น พื้นที่ และน้ำหนักประมาณ (ตัวอย่างนี้ประมาณ 5.7 กก. ต่อท่อ)

4. พิมพ์ ตัด และประกอบ

1. แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 10 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
2. วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
3. ตัดและม้วนทีละท่อ (สามทางเท่ากันใช้แบบเดียวกันตัด 3 ชิ้น)
4. ประกอบ: หันส่วนเว้าของรอยตัดเข้าหาท่อข้างเคียงตามตาราง ทุกท่อมาบรรจบที่จุดเดียวกันตรงกลาง แล้วเชื่อมตามรอยตัด

5. ข้อผิดพลาดที่พบบ่อย

• ใส่มุมระหว่างท่อที่ไม่รวมกันได้ 360° ท่อทั้งสามจะประกบกันไม่ได้
• ใช้แบบท่อเดียวกับทุกท่อในงาน Y ไม่สมมาตร ต้องคำนวณแยกตามมุมของแต่ละท่อ
• วัดความยาวจากปลายท่อถึงรอยตัด แทนจากจุดศูนย์กลาง Y
• พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
