วิธีคลี่แบบข้องอปล้อง (Gored Elbow)
ข้องอที่ต่อจากท่อตรงหลายปล้อง ใช้กับท่อลม ท่อดูดฝุ่น และปล่องควัน ปล้องแต่ละชิ้นคือท่อที่ตัดเฉียง โปรแกรมคำนวณให้ทั้งชิ้นปลายและชิ้นกลางในครั้งเดียว และบอกด้วยว่าต้องตัดอย่างละกี่ชิ้น
ดูคลิป 30 วินาที
1. ข้องอปล้องมีชิ้นอะไรบ้าง
- ชิ้นปลาย 2 ชิ้น (ปลายเข้า + ปลายออก) ด้านหนึ่งตัดตรงไว้ต่อท่อตรง อีกด้านตัดเฉียงไว้ต่อปล้องถัดไป ทั้งสองชิ้นใช้แบบเดียวกัน
- ชิ้นกลาง ตัดเฉียงทั้งสองด้าน จำนวน = จำนวนปล้องทั้งหมด − 2 (ข้องอ 4 ปล้อง มีชิ้นกลาง 2 ชิ้น)
- ข้องอ 2 ปล้อง ไม่มีชิ้นกลาง ใช้ชิ้นปลาย 2 ชิ้นต่อกันตรงๆ
ยิ่งปล้องมาก ข้องอยิ่งโค้งเนียน แต่ต้องตัดและเชื่อมมากขึ้น งานทั่วไปนิยม 3–5 ปล้อง
2. ใส่ค่าในโปรแกรม
เลือกรูปทรง "ข้องอปล้อง (ครบชุด: ชิ้นปลาย + ชิ้นกลาง)" กรอกครั้งเดียวใช้ค่าเดียวกันทั้งชุด:
| ช่อง | ตัวอย่าง | ความหมาย |
|---|---|---|

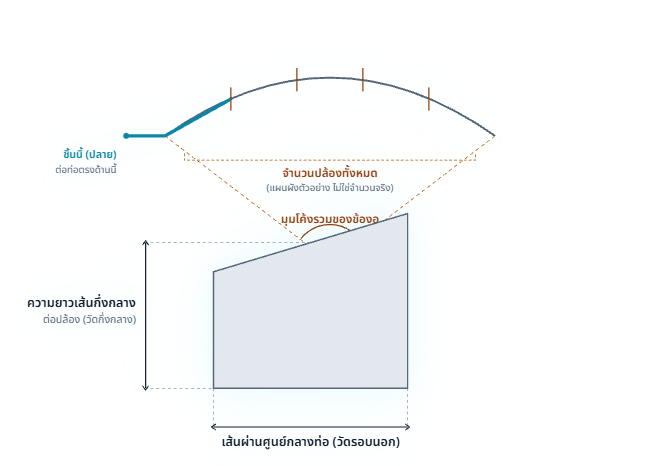

| เส้นผ่านศูนย์กลางท่อ (วัดรอบนอก) | 300 มม. | ขนาดท่อที่ข้องอจะต่อ |
| มุมโค้งรวมของข้องอ | 90° | มุมที่ท่อเลี้ยวทั้งตัว (1–180°) เช่น ข้องอ 45° ใส่ 45 |
| จำนวนปล้องทั้งหมด | 4 ปล้อง | นับรวมชิ้นปลายด้วย (2–12 ปล้อง) |
| ความยาวเส้นกึ่งกลางต่อปล้อง | 150 มม. | ความยาวของแต่ละปล้อง วัดตามแนวกึ่งกลางท่อ (ทุกปล้องยาวเท่ากัน) |
| ความหนาแผ่นเหล็ก / ชนิดวัสดุ / ประเภทรอยต่อ | 2 มม. เหล็กดำ พับล็อกขอบ | เหมือนรูปทรงอื่น ระบบหักความหนาและเติมระยะเผื่อตะเข็บให้ |
3. อ่านแบบคลี่ที่ได้
กด "คำนวณแผ่นคลี่ทั้งชิ้นปลายและชิ้นกลาง" จะได้ใบแบบ 2 ใบ แต่ละใบบอกจำนวนที่ต้องตัดไว้ด้วย
- ความกว้างของแบบคือเส้นรอบวงท่อ (ตัวอย่างนี้ 936 มม. บวกระยะเผื่อตะเข็บ)
- ตะเข็บอยู่ที่ขอบซ้าย–ขวาของแบบ ซึ่งเป็นแนวที่ปล้องยาวที่สุด คือด้านนอก (หลัง) ของโค้ง
- ใต้แบบแต่ละใบมีขนาดแผ่น พื้นที่ และน้ำหนักประมาณของชิ้นนั้น

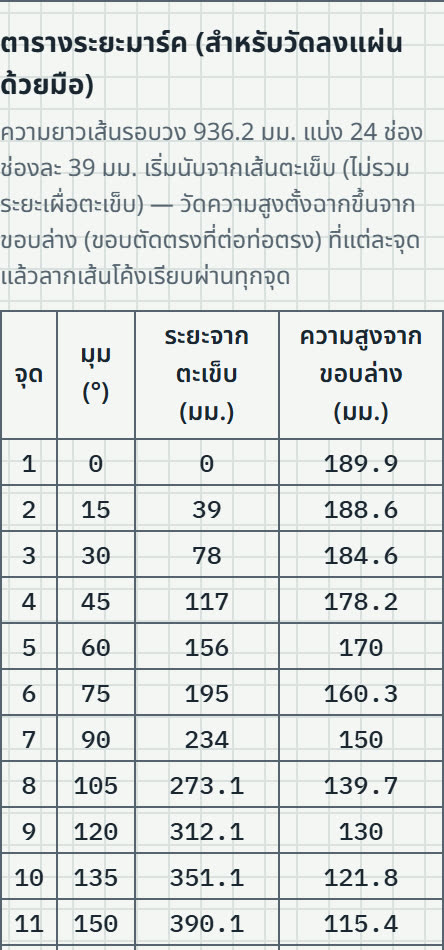

มาร์คลงแผ่นด้วยมือ: ตีเส้นฐานยาวเท่าเส้นรอบวง แบ่ง 24 ช่องตามระยะในตาราง เริ่มนับจากเส้นตะเข็บ วัดความสูงตั้งฉากขึ้นไปที่แต่ละจุด แล้วลากเส้นโค้งเรียบผ่านทุกจุด (ชิ้นกลางวัดจากเส้นฐานไปหาทั้งขอบล่างและขอบบน ตามคำอธิบายในโปรแกรม)
4. พิมพ์ ตัด และประกอบ
- แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ใบละ 6 หน้า) ถ้าเล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF"
- วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อน
- ตัดชิ้นปลายและชิ้นกลางให้ครบตามจำนวนบนใบแบบ ใช้แบบเดิมทาบซ้ำ
- ม้วนแต่ละชิ้นเป็นท่อ ประกบตะเข็บ
- เรียงปล้อง: ชิ้นปลาย → ชิ้นกลาง → … → ชิ้นปลาย ให้ด้านยาวของทุกปล้องอยู่ด้านนอกโค้ง ขอบเฉียงจะประกบกันพอดี แล้วเชื่อมหรือย้ำรอยต่อรอบวง
5. ข้อผิดพลาดที่พบบ่อย
- นับจำนวนปล้องไม่รวมชิ้นปลาย: ช่องนี้คือจำนวนปล้องทั้งหมด ข้องอที่เห็น 4 ท่อนให้ใส่ 4
- ประกอบปล้องสลับด้าน: ถ้าด้านยาวของปล้องหนึ่งไปอยู่ด้านในโค้ง ข้องอจะบิดออกนอกระนาบ
- วัดรอบในแทนรอบนอก ข้องอจะสวมท่อไม่เข้า
- พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
ใส่ขนาดข้องอของคุณ ได้แบบครบชุดในไม่กี่วินาที
