คู่มือการคลี่แบบ › กลีบหุ้มฉนวนหัวถังโค้ง

วิธีคลี่แบบกลีบหุ้มฉนวนหัวถังโค้ง

เหมือนกลีบหุ้มหัวถังทรงรี แต่สำหรับหัวถังโค้งที่มีคอห่าน (ส่วนโค้งเล็กที่ขอบ) หรือหัวครึ่งทรงกลม แบ่งผิวเป็นกลีบแคบๆ ด้วยแผ่นบาง ดัดตามผิวแล้วประกบกันรอบวง

ดูคลิป 30 วินาที

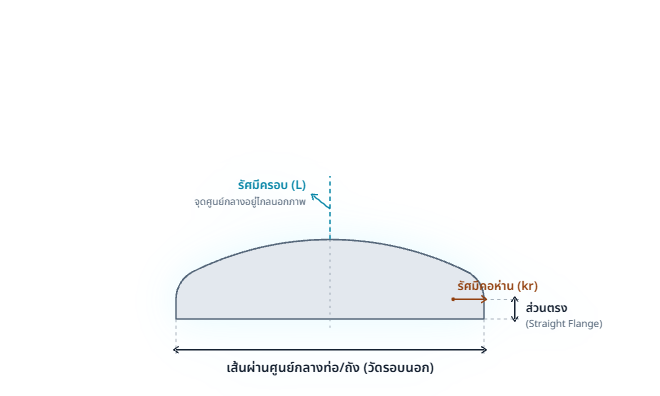

1. วัดขนาดจากหน้างาน / แบบ

• เส้นผ่านศูนย์กลางรอบนอกของผิวที่จะหุ้ม รวมความหนาฉนวนแล้ว
• รัศมีครอบ ต้องไม่น้อยกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลาง ใส่เท่ากับรัศมีถังพอดีจะได้ครึ่งทรงกลม
• รัศมีคอห่าน คือส่วนโค้งเล็กที่ขอบ · ส่วนตรง คือช่วงตรงที่โคนกลีบ (0 = ไม่มี)
• ค่ารัศมีดูจากแบบหรือสเปกหัวถัง ถ้าไม่มี ต้องวัดจากหัวถังจริง (เช่นใช้แบบทาบโค้ง)

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "กลีบหุ้มฉนวนหัวถังโค้งมีคอห่าน / ครึ่งทรงกลม" แล้วกรอก:

3. อ่านแบบที่ได้

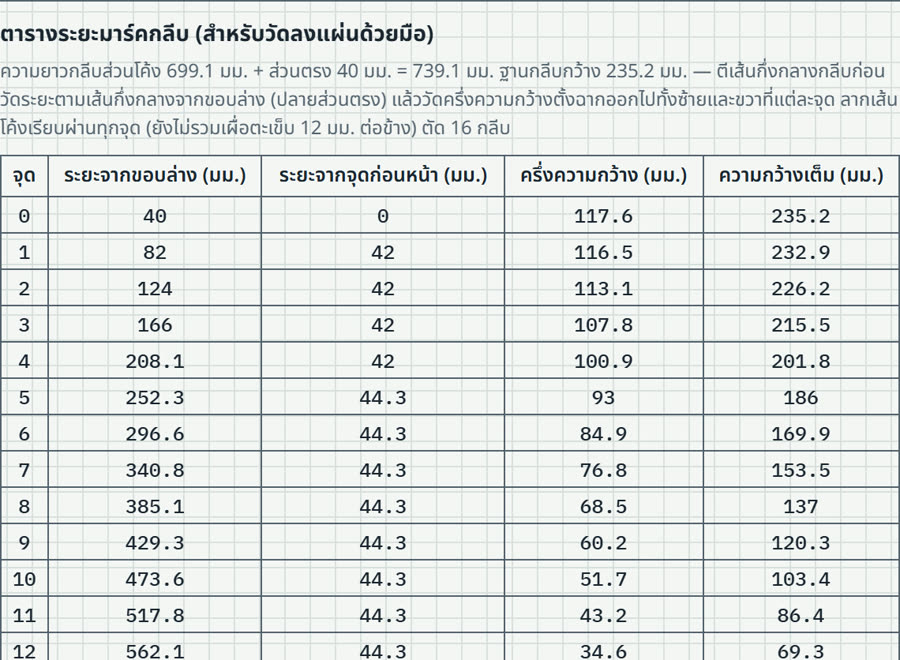

• โปรแกรมคำนวณ 1 กลีบ ใบแบบบอกจำนวนที่ต้องตัด (ตัวอย่างนี้ 16 ชิ้น)
• ช่วงใกล้โคนกลีบความกว้างเปลี่ยนเร็ว (ช่วงคอห่าน) ตารางจึงมีจุดวัดถี่ตรงนั้น

มาร์คด้วยมือ: ตีเส้นกึ่งกลางกลีบ วัดระยะตามเส้นกึ่งกลางจากขอบล่าง แล้ววัดครึ่งความกว้างออกไปทั้งซ้ายและขวา ลากเส้นโค้งเรียบผ่านทุกจุด (ยังไม่รวมเผื่อตะเข็บ)

4. พิมพ์ ตัด และหุ้ม

1. แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 5 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
2. วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
3. ตัดกลีบให้ครบจำนวนบนใบแบบ (ใช้แบบเดิมทาบซ้ำ) กลีบเผื่อตะเข็บทั้งซ้ายและขวาแล้ว
4. หุ้มทีละกลีบจากขอบหัวถังขึ้นไปหายอด ดัดกลีบตามผิวโค้ง ซ้อนตะเข็บกับกลีบข้างเคียงแล้วยึด
5. ถ้าตั้ง Ø ฝาปิดยอด ตัดแผ่นกลมตามขนาดนั้นปิดยอดเป็นชิ้นสุดท้าย

5. ข้อผิดพลาดที่พบบ่อย

• ใส่ขนาดถังเปล่า แทนขนาดผิวนอกฉนวน กลีบจะหุ้มไม่มิด
• ใส่รัศมีครอบน้อยกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลาง ระบบจะไม่ยอมคำนวณ เพราะเป็นทรงที่สร้างไม่ได้จริง
• หัวถังทรงรีใช้แบบนี้ ทรงจะไม่ตรง ใช้ กลีบหุ้มหัวถังทรงรี แทน
• พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
