วิธีคลี่แบบสี่เหลี่ยมเป็นกลม (Square to Round)

ชิ้นต่อจากท่อดักท์สี่เหลี่ยมไปท่อกลม เป็นงานที่คลี่ด้วยมือยากที่สุดงานหนึ่ง ต้องแบ่งสามเหลี่ยมหลายสิบเส้นแล้ววัดความยาวจริงทีละเส้น ในโปรแกรมใส่แค่ 4 ค่า ก็ได้แบบคลี่ขนาดจริงพร้อมเส้นพับ

ดูคลิป 30 วินาที

1. วัดขนาดจากหน้างาน

• วัดรอบนอกทุกค่า ทั้งฐานสี่เหลี่ยมและปากกลม โปรแกรมหักความหนาเหล็กให้เองตามความหนาที่ใส่
• ฐานไม่จำเป็นต้องเป็นจัตุรัส ใส่ กว้าง ≠ ลึก ได้ (สี่เหลี่ยมผืนผ้าเป็นกลม)
• ความสูงวัดแนวตั้ง จากระนาบฐานถึงระนาบปากกลม ไม่ใช่วัดตามผิวเอียง
• ถ้าปากกลมไม่อยู่ตรงกลางฐาน ใช้รูปทรง "สี่เหลี่ยมเป็นกลม เยื้องศูนย์" แทน (ใส่ระยะเยื้องซ้าย–ขวา และหน้า–หลังได้)

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "สี่เหลี่ยมเป็นกลม (Square to Round)" แล้วกรอก:

ใส่ค่าแล้วหมุนดู รูป 3 มิติ ด้านบนก่อน ว่าได้ทรงที่ต้องการ จากนั้นกด "คำนวณแผ่นคลี่"

3. อ่านแบบคลี่ที่ได้

• แบบเป็นชิ้นเดียว ตะเข็บอยู่กลางด้านขวาของฐานสี่เหลี่ยม ขอบซ้ายสุดและขวาสุดของแบบคือสองฝั่งของตะเข็บที่จะมาชนกัน
• ส่วนที่เป็นสามเหลี่ยมเรียบ คือด้านทั้ง 4 ของสี่เหลี่ยม
• ส่วนที่มีเส้นประถี่ๆ เป็นรูปพัด คือมุมทั้ง 4 ที่ต้องดัดโค้งไล่จากมุมสี่เหลี่ยมไปหาปากกลม เส้นประคือแนวดัด (ในไฟล์ DXF อยู่เลเยอร์ FOLD)
• ใต้แบบมี ขนาดแผ่นที่ต้องเตรียม พื้นที่ และน้ำหนักประมาณ ใช้คิดราคาวัสดุได้ทันที (ตัวอย่างนี้ประมาณ 5 กก.)

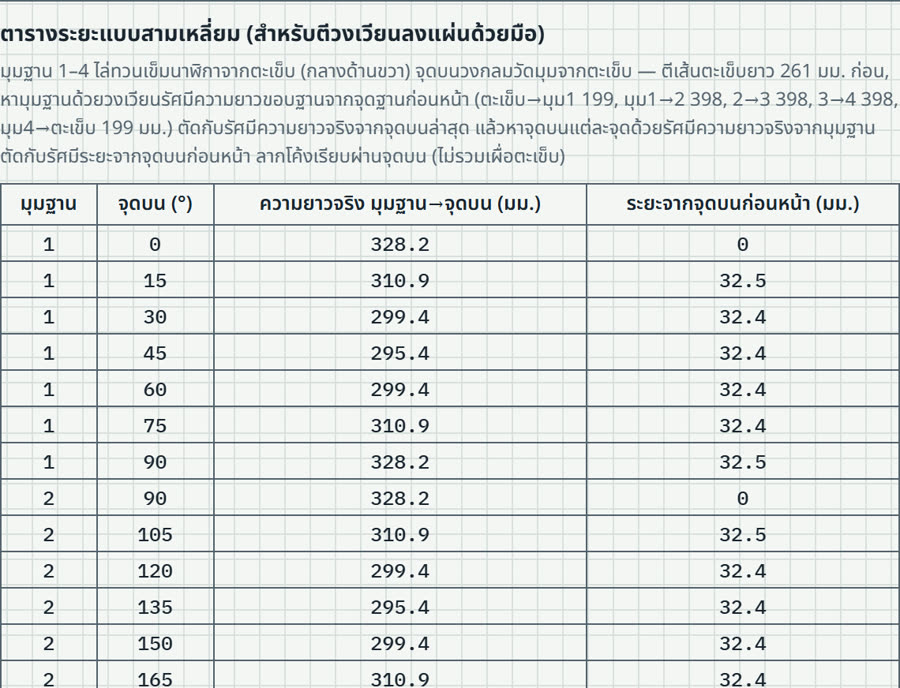

ถ้าจะตีแบบลงแผ่นด้วยมือ ทำตามคำอธิบายเหนือตารางในโปรแกรม: ตีเส้นตะเข็บก่อน แล้วหาจุดฐานและจุดบนทีละจุดด้วยวงเวียน ตามระยะในตาราง แล้วลากโค้งเรียบผ่านจุดบน (ระยะในตารางยังไม่รวมเผื่อตะเข็บ)

4. พิมพ์ ตัด และขึ้นรูป

1. แผ่นเล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · แผ่นใหญ่กว่า A4 (เช่นตัวอย่างนี้ใช้ 16 หน้า) กด "ดาวน์โหลด PDF" ไฟล์แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อนไว้ต่อกาว
2. วัดสี่เหลี่ยมตรวจสเกล บนกระดาษก่อนทุกครั้ง ต้องได้ 100 × 100 มม. ถ้าไม่ได้ ดูข้อผิดพลาดด้านล่าง
3. ต่อกระดาษตามเลขหน้า ทาบลงแผ่นเหล็ก ลอกเส้นตัดและเส้นพับ
4. มีเครื่องตัด CNC (พลาสม่า/เลเซอร์) ใช้ "ดาวน์โหลด DXF" แทนการพิมพ์ ไม่ต้องต่อกระดาษ หน่วยเป็นมิลลิเมตร แยกเลเยอร์ CUT (ตัด) กับ FOLD (ขีดรอย)
5. ตัดตามเส้นนอก ดัดมุมทั้ง 4 ไล่ตามแนวเส้นประทีละน้อย ส่วนสามเหลี่ยมด้านข้างปล่อยเรียบ แล้วประกบตะเข็บกลางด้านขวา

5. ข้อผิดพลาดที่พบบ่อย

• วัดรอบในแทนรอบนอก ชิ้นงานจะเล็กกว่าท่อที่ต้องสวมเท่ากับความหนาเหล็กสองเท่า
• ใส่ความสูงตามผิวเอียง แทนความสูงแนวดิ่ง ทำให้ชิ้นงานสูงเกิน
• ลืมเลือกประเภทรอยต่อให้ตรงงาน ระยะเผื่อตะเข็บไม่พอ ตะเข็บพับล็อกไม่ได้
• ปากกลมไม่อยู่กลาง แต่ใช้แบบธรรมดา ชิ้นงานจะบิด ให้ใช้แบบเยื้องศูนย์
