วิธีคลี่แบบสี่เหลี่ยมเป็นกลม เยื้องศูนย์

เหมือนสี่เหลี่ยมเป็นกลมทุกอย่าง แต่ปากกลมไม่อยู่ตรงกลางฐาน ใช้กับท่อกลมที่ต้องออกชิดผนัง ชิดมุมห้อง หรือหลบสิ่งกีดขวาง

ดูคลิป 30 วินาที

1. วัดขนาดจากหน้างาน

• กว้าง ลึก ปากกลม วัดรอบนอก ความสูงวัดแนวดิ่ง (เหมือนแบบไม่เยื้อง)

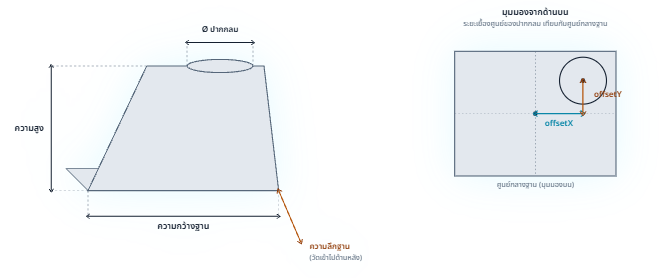

• ระยะเยื้อง คือระยะจากจุดกลางฐานสี่เหลี่ยมถึงจุดกลางปากกลม มองจากด้านบน แยกเป็นแนวกว้าง (ซ้าย/ขวา) กับแนวลึก (หน้า/หลัง)
• ทิศบวกตามลูกศรในภาพด้านบน ใส่ค่าลบเพื่อเยื้องไปฝั่งตรงข้าม เยื้องแนวเดียวให้ใส่อีกแนวเป็น 0

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "สี่เหลี่ยมเป็นกลม เยื้องศูนย์" แล้วกรอก:

หมุนดูรูป 3 มิติให้แน่ใจว่าปากกลมเยื้องไปฝั่งที่ต้องการ แล้วกด "คำนวณแผ่นคลี่"

3. อ่านแบบคลี่ที่ได้

• แบบชิ้นเดียว ตะเข็บอยู่กลางด้านขวาของฐานสี่เหลี่ยม เหมือนแบบไม่เยื้อง
• ส่วนสามเหลี่ยมเรียบคือด้านทั้ง 4 ส่วนที่เป็นรูปพัดเส้นประคือมุมที่ต้องดัดโค้ง (ใน DXF อยู่เลเยอร์ FOLD)
• ใต้แบบมีขนาดแผ่น พื้นที่ และน้ำหนักประมาณ (ตัวอย่างนี้ประมาณ 4.3 กก.)

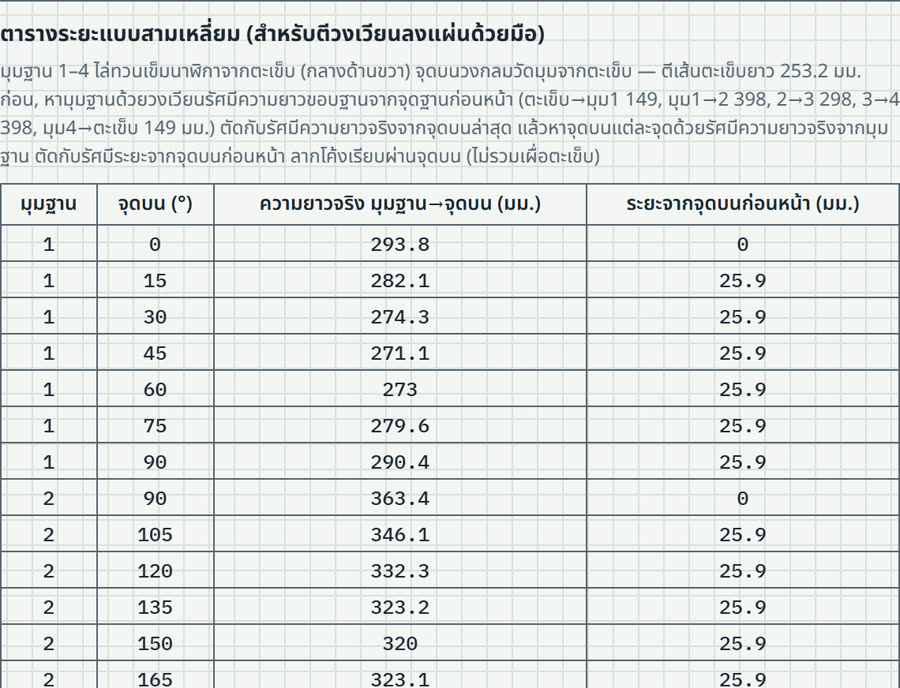

ตีแบบด้วยมือ: ตีเส้นตะเข็บก่อน แล้วหาจุดฐานและจุดบนทีละจุดด้วยวงเวียนตามระยะในตาราง ลากโค้งเรียบผ่านจุดบน (ขั้นตอนเต็มเขียนไว้เหนือตารางในโปรแกรม ระยะยังไม่รวมเผื่อตะเข็บ)

4. พิมพ์ ตัด และขึ้นรูป

1. แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 16 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
2. วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
3. ตัดตามเส้นนอก ดัดมุมทั้ง 4 ไล่ตามแนวเส้นประทีละน้อย ส่วนสามเหลี่ยมปล่อยเรียบ
4. ประกบตะเข็บกลางด้านขวา แล้วเช็กว่าปากกลมเยื้องไปฝั่งที่ถูกก่อนเชื่อมปิด

5. ข้อผิดพลาดที่พบบ่อย

• วัดระยะเยื้องจากขอบ แทนจากจุดกลางฐานถึงจุดกลางปากกลม
• ใส่ทิศเยื้องกลับด้าน ได้ชิ้นงานกลับซ้าย–ขวา ดูรูป 3 มิติก่อนกดคำนวณทุกครั้ง
• วัดรอบในแทนรอบนอก ชิ้นงานจะเล็กกว่าที่ต้องการเท่ากับความหนาเหล็กสองเท่า สวมต่อไม่เข้า
• พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
