คู่มือการคลี่แบบ › กลีบหุ้มฉนวนหัวถังทรงรี

วิธีคลี่แบบกลีบหุ้มฉนวนหัวถังทรงรี

งานหุ้มฉนวน/แจ็กเก็ตหัวถังด้วยแผ่นบาง (อลูมิเนียมหรือสแตนเลสหนาราว 0.5–1 มม.) หัวถังเป็นผิวโค้งสองทิศ จึงแบ่งเป็นกลีบแคบๆ แบบกลีบส้ม แต่ละกลีบดัดตามผิวได้ แล้วประกบกันรอบวง

ดูคลิป 30 วินาที

1. วัดขนาดจากหน้างาน

• เส้นผ่านศูนย์กลางรอบนอกของผิวที่จะหุ้ม คือรวมความหนาฉนวนแล้ว ไม่ใช่ขนาดถังเปล่า
• ความสูงโดม วัดจากระนาบขอบถังถึงยอด ไม่รวมส่วนตรง
• ส่วนตรงที่โคนกลีบ คือช่วงผนังทรงกระบอกสั้นๆ ก่อนเริ่มโค้ง (0 = ไม่มี)

2. ใส่ค่าในโปรแกรม

เลือกรูปทรง "กลีบหุ้มฉนวนหัวถังทรงรี" แล้วกรอก:

3. อ่านแบบที่ได้

• โปรแกรมคำนวณ 1 กลีบ ใบแบบบอกจำนวนที่ต้องตัด (ตัวอย่างนี้ 16 ชิ้น)
• ขอบล่างคือโคนกลีบ (ปลายส่วนตรง) ปลายบนคือยอดโดม

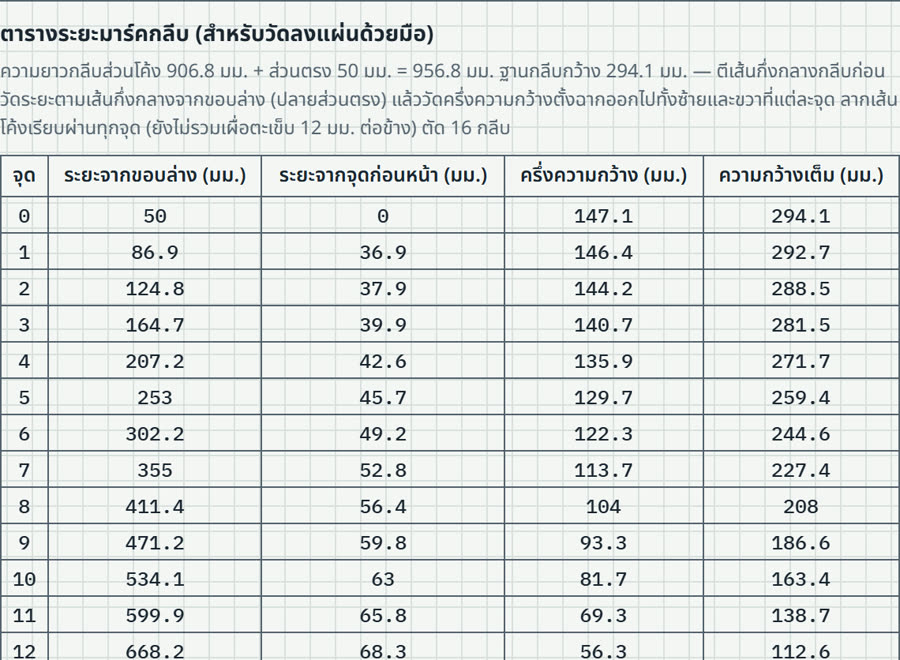

มาร์คด้วยมือ: ตีเส้นกึ่งกลางกลีบ วัดระยะตามเส้นกึ่งกลางจากขอบล่าง แล้ววัดครึ่งความกว้างตั้งฉากออกไปทั้งซ้ายและขวาที่แต่ละจุด ลากเส้นโค้งเรียบผ่านทุกจุด (ยังไม่รวมเผื่อตะเข็บ ตัวอย่างนี้ข้างละ 12 มม.)

4. พิมพ์ ตัด และหุ้ม

1. แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 12 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
2. วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
3. ตัดกลีบให้ครบจำนวนบนใบแบบ (ใช้แบบเดิมทาบซ้ำ) กลีบเผื่อตะเข็บทั้งซ้ายและขวาแล้ว
4. หุ้มทีละกลีบจากขอบหัวถังขึ้นไปหายอด ดัดกลีบตามผิวโค้ง ซ้อนตะเข็บกับกลีบข้างเคียงแล้วยึด
5. ถ้าตั้ง Ø ฝาปิดยอด ตัดแผ่นกลมตามขนาดนั้นปิดยอดเป็นชิ้นสุดท้าย

5. ข้อผิดพลาดที่พบบ่อย

• ใส่ขนาดถังเปล่า แทนขนาดผิวนอกฉนวน กลีบจะสั้นและแคบเกิน หุ้มไม่มิด
• ใส่ความสูงโดมรวมส่วนตรง โดมจะสูงเกินจริง
• กลีบน้อยเกินไป กลีบกว้าง ดัดตามผิวโค้งไม่ได้ เกิดรอยย่น
• พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
