วิธีคลี่แบบท่อแยก — ปลายท่อกิ่ง
ท่อกิ่งที่ต่อเข้าข้างท่อหลัก ทั้งสามทางตั้งฉาก (Tee) และท่อแยกเอียง (Lateral / Y) ปลายท่อกิ่งต้องตัดเป็นรูปปากปลาฉลามให้แนบผิวท่อหลักพอดี หน้านี้คือแบบของปลายท่อกิ่ง ส่วนช่องเจาะบนท่อหลักดูที่ ท่อแยก — ช่องเจาะท่อหลัก
ดูคลิป 30 วินาที

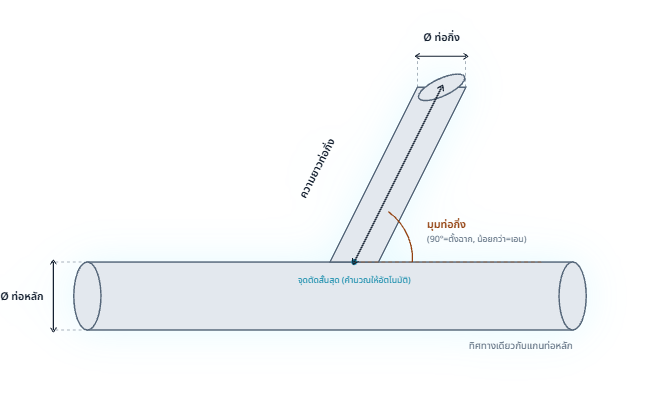

1. วัดขนาดจากหน้างาน
- ท่อหลักและท่อกิ่งวัดรอบนอก ท่อกิ่งต้องไม่ใหญ่กว่าท่อหลัก
- มุมท่อกิ่ง วัดระหว่างแกนท่อกิ่งกับแกนท่อหลัก: 90° = สามทางตั้งฉาก น้อยกว่า = เอียงแบบ Y (ใส่ได้ 15–90°)
- ความยาวท่อกิ่ง วัดจากจุดที่ท่อกิ่งสั้นที่สุด (จุดตัดที่ใกล้ปลายที่สุด) ถึงปลายท่อ
- โปรแกรมถือว่าแกนท่อกิ่งชี้ผ่านแกนท่อหลักพอดี (ไม่รองรับท่อกิ่งที่เยื้องออกข้าง)
2. ใส่ค่าในโปรแกรม
เลือกรูปทรง "ท่อแยก Y/สามทาง (ปลายท่อกิ่ง)" แล้วกรอก:
| ช่อง | ตัวอย่าง | ความหมาย |
|---|---|---|
| เส้นผ่านศูนย์กลางท่อหลัก (วัดรอบนอก) | 200 มม. | ท่อที่ถูกเจาะ |
| เส้นผ่านศูนย์กลางท่อกิ่ง (วัดรอบนอก, ต้องไม่เกินท่อหลัก) | 150 มม. | ท่อที่ต่อเข้ามา |
| มุมท่อกิ่งเทียบกับแนวท่อหลัก | 60° | 90° = ตั้งฉาก |
| ความยาวท่อกิ่ง วัดจากจุดตัดที่สั้นที่สุด ถึงปลายท่อ | 200 มม. | ความยาวท่อกิ่ง |
| ความหนาแผ่นเหล็ก / ชนิดวัสดุ / ประเภทรอยต่อ | 2 มม. เหล็กดำ พับล็อกขอบ | ระบบหักความหนาและเติมระยะเผื่อตะเข็บให้ |
3. อ่านแบบคลี่ที่ได้

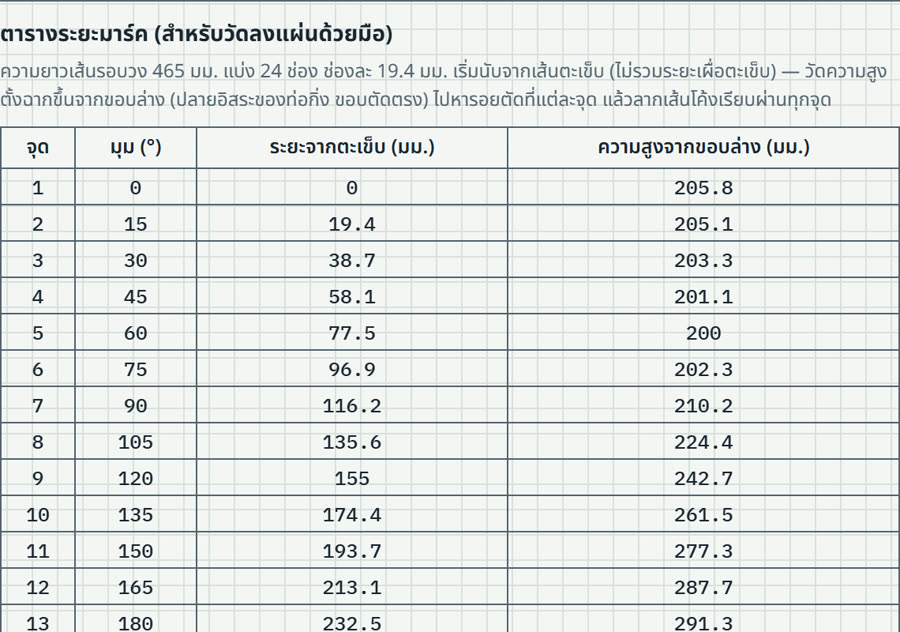

- ความกว้างของแบบคือเส้นรอบวงท่อกิ่ง ตะเข็บอยู่ขอบซ้าย–ขวา (จุด 0° ในตาราง)
- ใต้แบบมีขนาดแผ่น พื้นที่ และน้ำหนักประมาณ
ท่อกิ่งที่ม้วนแล้ว: ตัดกระดาษตามแบบ พันรอบท่อกิ่งให้ขอบล่างตรงกับปลายท่อ แล้วขีดตามขอบโค้ง
4. พิมพ์ ตัด และประกอบ
- แบบใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (ตัวอย่างนี้ 6 หน้า แบ่งหน้าให้พร้อมเลขหน้าและขอบทับซ้อน) แบบที่เล็กกว่า A4 กด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้เลย · มีเครื่อง CNC ใช้ "ดาวน์โหลด DXF" ไม่ต้องต่อกระดาษ
- วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม. ก่อนลอกแบบทุกครั้ง
- ตัดท่อกิ่งตามแบบ และเจาะช่องบนท่อหลักด้วยแบบ ช่องเจาะท่อหลัก (ใส่ขนาดและมุมชุดเดียวกัน ช่องกับปลายท่อจะประกบกันพอดี)
- สวมปลายท่อกิ่งเข้ากับช่อง หมุนจนรอยตัดแนบผิวท่อหลักสนิททั้งรอบ (ดูรูป 3 มิติเทียบทิศ) แล้วเชื่อมรอบ
5. ข้อผิดพลาดที่พบบ่อย
- วัดมุมผิดข้าง: มุมคือมุมแคบระหว่างแกนท่อกิ่งกับแกนท่อหลัก ไม่ใช่มุมป้านอีกฝั่ง
- วัดความยาวท่อกิ่งจากผิวท่อหลักด้านยาว แทนจุดที่สั้นที่สุด ท่อกิ่งจะสั้นกว่าที่ต้องการ
- ใช้ขนาดหรือมุมไม่ตรงกันระหว่างแบบปลายท่อกิ่งกับแบบช่องเจาะ ช่องกับท่อจะไม่ประกบกัน
- พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
