วิธีมาร์คช่องเจาะบนท่อหลัก (ท่อแยก / สามทาง)
คู่กับ ท่อแยก — ปลายท่อกิ่ง: หน้านี้คือรูปช่องที่ต้องเจาะบนท่อหลัก ใช้ขนาดและมุมชุดเดียวกับท่อกิ่ง ช่องจึงประกบกับปลายท่อกิ่งพอดี ไม่ต้องเจียแต่ง
ดูคลิป 30 วินาที
1. วัดขนาดจากหน้างาน

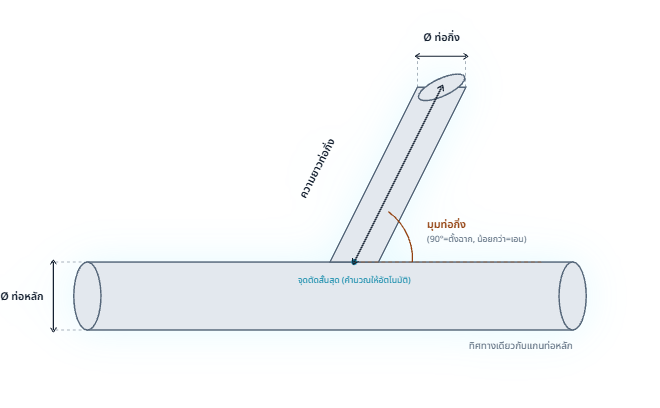

- ใส่ค่าชุดเดียวกับแบบปลายท่อกิ่ง: ท่อหลัก ท่อกิ่ง (วัดรอบนอก) และมุมท่อกิ่ง
- ไม่ต้องใส่ความยาวท่อกิ่ง เพราะไม่มีผลกับรูปช่อง
2. ใส่ค่าในโปรแกรม
เลือกรูปทรง "ท่อแยก Y/สามทาง — ช่องเจาะบนท่อหลัก" แล้วกรอก:
| ช่อง | ตัวอย่าง | ความหมาย |
|---|---|---|
| เส้นผ่านศูนย์กลางท่อหลัก (วัดรอบนอก) | 200 มม. | ท่อที่จะเจาะ |
| เส้นผ่านศูนย์กลางท่อกิ่ง (วัดรอบนอก, ต้องไม่เกินท่อหลัก) | 150 มม. | ท่อที่ต่อเข้ามา |
| มุมท่อกิ่งเทียบกับแนวท่อหลัก | 60° | 90° = ตั้งฉาก |
| ความหนาแผ่นเหล็ก / ชนิดวัสดุ / ประเภทรอยต่อ | 2 มม. เหล็กดำ พับล็อกขอบ | ระบบหักความหนาและเติมระยะเผื่อตะเข็บให้ |
3. อ่านแบบที่ได้
- แบบคือเส้นวงปิดของช่อง คลี่ลงบนผิวท่อหลัก ใช้ทาบรอบท่อที่ม้วนแล้ว หรือมาร์คลงแผ่นท่อหลักก่อนม้วน
- ตัวอย่างนี้เล็กกว่า A4 จึงกด "พิมพ์แบบ (ขนาดจริง 1:1)" ได้ทันที

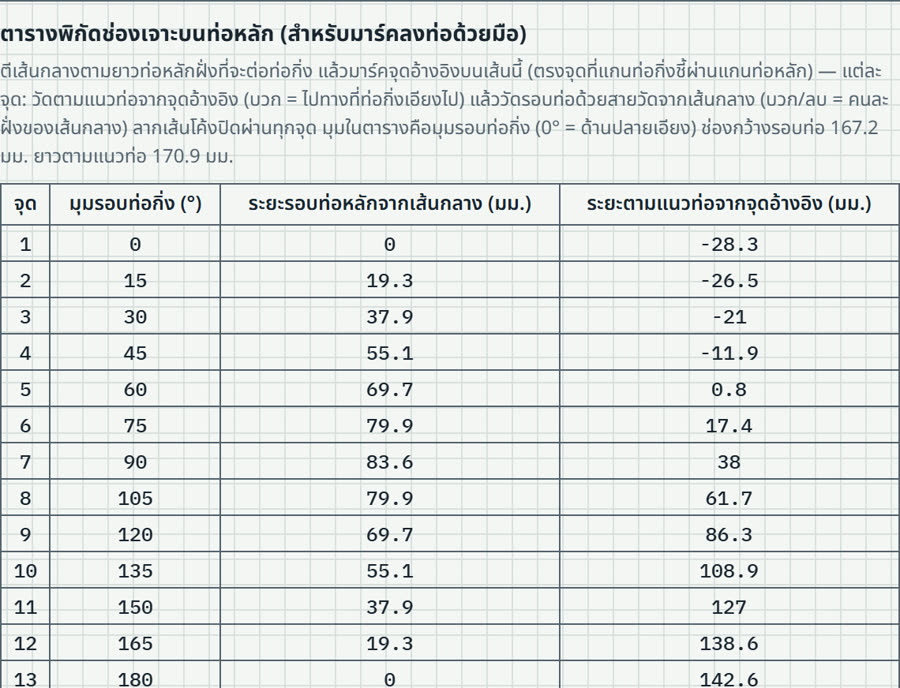

มาร์คด้วยสายวัด: ตีเส้นกลางตามยาวท่อหลักฝั่งที่จะต่อท่อกิ่ง มาร์คจุดอ้างอิงตรงที่แกนท่อกิ่งชี้ผ่านแกนท่อหลัก แต่ละจุด วัดตามแนวท่อจากจุดอ้างอิง (บวก = ไปทางที่ท่อกิ่งเอียงไป) แล้ววัดรอบท่อจากเส้นกลางด้วยสายวัด (บวก/ลบ = คนละฝั่ง) ลากเส้นโค้งปิดผ่านทุกจุด
4. เจาะและประกอบ
- วัดสี่เหลี่ยมตรวจสเกลบนกระดาษให้ได้ 100 × 100 มม.
- ตัดกระดาษตามรูปช่อง ทาบบนท่อหลักให้กึ่งกลางช่องตรงเส้นกลางฝั่งที่จะต่อท่อกิ่ง แล้วขีดตาม ถ้าไม่แน่ใจทิศ ใช้ตารางพิกัดซึ่งบอกทิศบวก/ลบไว้ชัด
- เจาะ/ตัดตามเส้น ลองสวมปลายท่อกิ่งที่ตัดจากแบบคู่กัน แล้วเชื่อมรอบ
5. ข้อผิดพลาดที่พบบ่อย
- ทาบแบบกลับทิศ ช่องจะเอียงผิดข้างกับท่อกิ่ง เช็กทิศกับตารางพิกัดก่อนตัด
- ใช้ค่าไม่ตรงกับแบบปลายท่อกิ่ง ช่องกับท่อจะไม่ประกบกัน
- วัดรอบท่อด้วยไม้บรรทัดตรง ต้องใช้สายวัดอ่อนวัดตามผิวท่อ
- พิมพ์แบบ "พอดีหน้า (Fit to page)": ขนาดเพี้ยน ต้องพิมพ์ 100% / ขนาดจริงเสมอ
