คู่มือการคลี่แบบแผ่นเหล็ก

แต่ละคู่มือบอกว่าต้องวัดขนาดตรงไหน ใส่ค่าอะไรในโปรแกรม อ่านแบบคลี่และตารางระยะมาร์คยังไง และเอาไปพิมพ์ ตัด ขึ้นรูปอย่างไร พร้อมคลิปตัวอย่างจากโปรแกรมจริง

งานท่อ

• ท่อตัดเฉียง ปลายท่อตัดเฉียงกี่องศาก็ได้ พันรอบท่อมาร์คตัด
• ข้องอปล้อง ข้องอกี่ปล้องก็ได้ ได้แบบชิ้นปลายและชิ้นกลางครบชุด

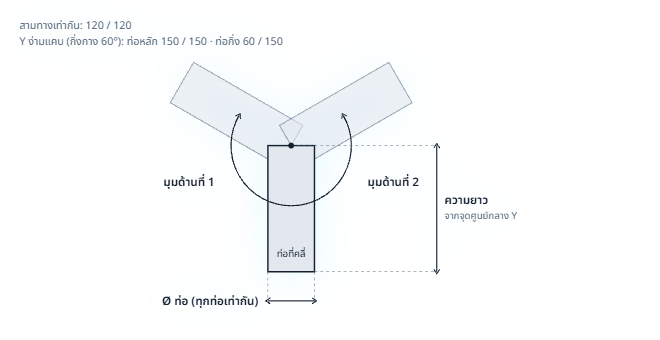

• ท่อ Y สามทาง ท่อสามท่อเท่ากันมาบรรจบจุดเดียว ตั้งมุมได้
• ท่อแยก — ปลายท่อกิ่ง ปลายท่อกิ่งปากปลาฉลาม แนบท่อหลักพอดี
• ท่อแยก — ช่องเจาะท่อหลัก รูปช่องเจาะบนท่อหลัก ประกบท่อกิ่งพอดี

งานกรวยและดักท์

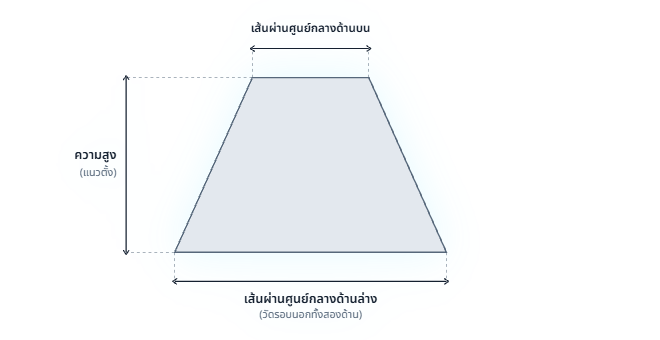

• กรวยลด (กรวยตรง) ข้อลดขนาด หมวกปล่อง พร้อมรัศมีกางวงเวียน

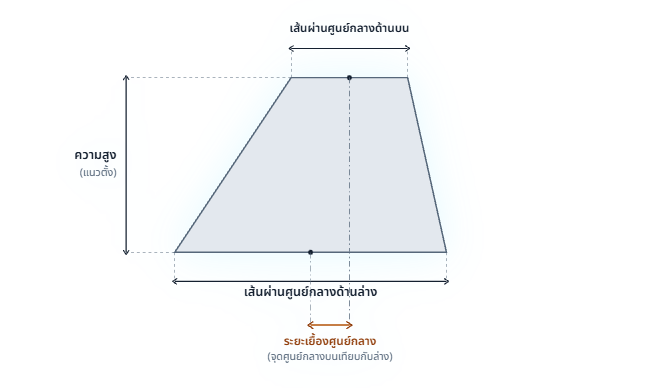

• กรวยเยื้องศูนย์ ข้อลดเยื้อง ด้านหนึ่งตรงได้
• กรวยแบ่งกลีบ กรวยใหญ่ตัดเป็นกลีบเรียบ ไม่ต้องม้วน

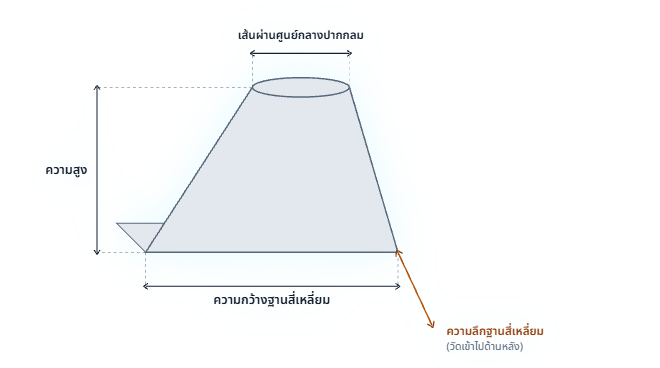

• สี่เหลี่ยมเป็นกลม ท่อดักท์สี่เหลี่ยมไปท่อกลม พร้อมเส้นพับ
• สี่เหลี่ยมเป็นกลม เยื้องศูนย์ ปากกลมเยื้อง สำหรับท่อชิดผนัง

งานถังและหุ้มฉนวน

• แผ่นเปล่าหัวถังโค้ง ขนาดแผ่นวงกลมก่อนปั๊มหัวถัง

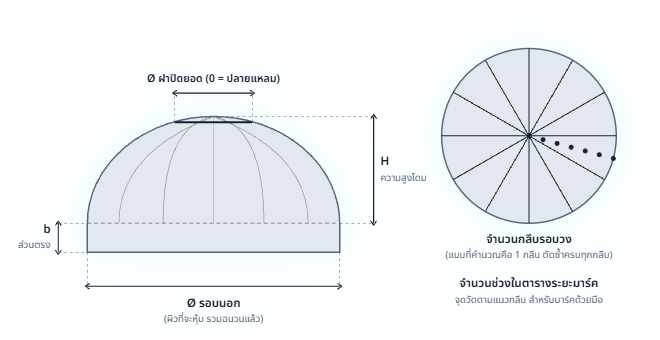

• กลีบหุ้มฉนวนหัวถังทรงรี กลีบส้มหุ้มฉนวนหัวถังทรงรี 2:1
• กลีบหุ้มฉนวนหัวถังโค้ง กลีบหุ้มฉนวนหัวถังโค้งและครึ่งทรงกลม

ก่อนเริ่ม: 3 เรื่องที่ใช้กับทุกรูปทรง

1. วัดรอบนอกเสมอ (ช่องไหนเขียนว่า "วัดรอบนอก") แล้วใส่ความหนาเหล็กให้ถูก โปรแกรมหักความหนาให้เอง
2. เลือกประเภทรอยต่อให้ตรงงาน ระบบเติมระยะเผื่อตะเข็บให้ (พับล็อกขอบ 12 มม., ดึงสแนป 8 มม., เชื่อม 2 มม., ริเวต/น็อต 15 มม.) ถ้าที่ร้านใช้ค่าอื่น เลือก "อื่นๆ (กำหนดค่าเอง)"
3. พิมพ์ขนาดจริง 100% ห้าม "พอดีหน้า" และวัดสี่เหลี่ยมตรวจสเกล 100 × 100 มม. ทุกครั้งก่อนลอกแบบ แบบที่ใหญ่กว่า A4 ใช้ "ดาวน์โหลด PDF" (แบ่งหน้าให้พร้อมเลขหน้า) หรือ "ดาวน์โหลด DXF" สำหรับเครื่องตัด CNC

ดูเป็นคลิป

ทุกรูปทรงมีคลิปตัวอย่างจากโปรแกรมจริงยาวราว 30 วินาที — ดูคลิปตัวอย่างทั้งหมด
